1、背景介紹

　　1.1項目背景

　　為全面落實《山東省2013—2020年大氣污染防治規劃》和《山東省生態環境保護“十三五”規劃》提出的目標任務，切實加強山東省建設揚塵污染防治工作，不斷提高防治水平，有效遏制建設揚塵對城市空氣質量的影響，根據《大氣污染防治法》《山東省大氣污染防治條例》和《山東省揚塵防治管理辦法》等法律法規規定，山東省住房和城鄉建設廳對建立健全省建設揚塵污染防治長效機制提出相關意見：

　　深入貫徹落實省委、省政府加強大氣污染防治部署要求，牢固樹立創新、協調、綠色、開放、共享發展理念，按照“預控為主、綜合治理、注重長效”方針，落實企業主體責任和部門監管責任，嚴格防治標準、明晰部門職責、完善監管體系，堅持嚴管重罰、高壓整治，健全失職問責制度，層層傳導壓力，逐步形成建設揚塵污染防治長效機制，全面提高揚塵防治工作能力和水平，為全省環境空氣質量持續改善作出積極貢獻。

　　文件明確指出健全建設建筑工地揚塵防止監管體系的要求，實現規模以上工地在線監測和視頻監控系統全覆蓋。積極創新監管手段，通過無人機等新設備、新技術，實現對建筑工地揚塵防治工作的監管。

　　為了有效監控建筑工地揚塵污染，接受市民的監督和投訴，共建綠色環保建筑工地，有必要進行建設工程揚塵污染自動監控系統的研究和開發。

　　本方案提供了一種對工地揚塵（空氣中可吸入顆粒物）噪聲等實時監測的解決方案。通過遠程數據監測系統可以對工地區域揚塵進行實時有效的監測管理。項目的全面實施，可將全區范圍所有的建設施工納入監管范圍，真正實現有效管理和標準化執法。

　　1.2工地管理現狀及存在問題

　?。?/span>1）質量管理人員少監管力不從心

　　工程監管存在點多面廣、監管人員數量嚴重匱乏的現象。目前對工程項目施工過程中質量安全監管的手段基本上采取深入施工現場進行實地抽查、抽測、驗收的方式。存在勞動強度大、危險性高、耗時耗力的缺點。

　?。?）環境惡劣監管手段單一管理效率低下

　　現場使用人工方法進行肉眼觀察檢查，質量安全監管存在自然環境惡劣、效率低下的問題。

　?。?）實時、多級管理難以實現，可追溯性差

　　現有的管理手段、企業管理人員無法實時掌控工地現場質量安全與揚塵污染情況。監督管理工作復雜，結果受人為因素影響較大，常常無法客觀公正反應現場揚塵的實際情況，可追溯性差。

　　1.3建設依據

　　符合國家標準：GB3095-2012環境空氣質量標準。

2、建設方案

　　2.1系統概況

　　遠盛通信在線揚塵監測系統是山東遠盛通信科技有限公司為方便監管部門對建筑工地的管理而研發的24小時視頻、揚塵監管的一個綜合管理平臺。本平臺可實現視頻及揚塵監管一體化，除了可以實現視頻監控以外，還可以測風速、風向、溫濕度、PM2.5、PM10等環境數據。該監控系統主要由揚塵監測及防治設備、視頻采集終端、塔吊數據監測及傳輸、服務器、監控大屏、大屏管理軟件、監控管理軟件、手機客戶端等組成。

　　2.2功能特點

　　系統由視頻監控子系統、勞務實名制子系統、環境檢測子系統、塔吊升降機管理子系統、高支模深基坑等工地重大危險源檢測子系統、車輛管理子系統、視頻會議子系統、后臺數據存儲系統及信息監控管理中心組成。系統集成了物聯網、視頻監控、大數據管理和云計算等技術，通過在工地端安裝高清網絡攝像頭、光散射在線監測儀、氣象五參數采集設備和塔吊“黑匣子”數據采集傳輸?shù)仍O(shè)備，實現了實時、遠程、監控工地現場畫面、工地固體顆粒物濃度及環境數據、塔吊運行數據等。

　　視頻信息通過移動數據專線傳輸，保證視頻傳輸?shù)姆€(wěn)定與流暢，環境數據和“黑匣子”數據等通過移動4G網絡傳輸，可以在智能手機客戶端、電腦PC客戶端等多終端訪問，實現全天候、無區域限制監管。

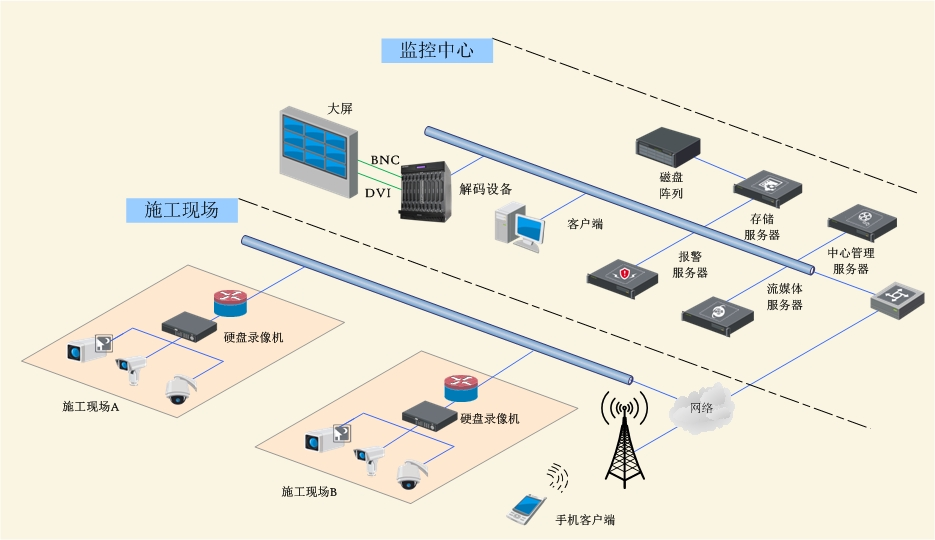

　　系統組成如下圖所示：

　　1、前端視頻采集系統：將工地上安裝的網絡攝像機進行編碼解碼，接入至綜合管理平臺，實現視頻實時回傳。

　　2、揚塵在線檢測及防治系統：包含固體顆粒物濃度采集器、溫度傳感器、濕度傳感器、噪聲傳感器、風力傳感器及風向傳感器，另外還需安裝霧炮器，可實現將霧炮器與固體顆粒物濃度采集器聯動，超過警戒值時，霧炮器將自動啟動以達到降塵的目的。

　　3、塔吊“黑匣子”：以圖形和數值的形式實時顯示當前工作參數，包括實際起重量、額定起重量、工作幅度以及選配的回轉角度、起升高度、風速等，另外可以實現塔吊起重超限報警功能和數據記錄及備份功能等。

　　4、后臺數據存儲系統：將前端子系統收集到的視頻、揚塵、黑匣子數據等歸類存儲，存儲至少為30天，存儲的內容可以根據需求進行調取。

　　5、在線監測信息監控管理平臺：可支持各種終端平臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、執法記錄上傳功能以及面向不同管理層的各種管理與統計分析。

3、數據管理平臺

　　1、實時前端數據采集與顯示；

　　2、專業GIS地理信息監控與管理，獨立GIS引擎，兼容百度/谷歌地圖；

　　3、多種報表功能，簡化用戶人工統計，優化工作流程，支持多層次地圖顯示及信息管理；

　　4、支持設備集中管理遠程配置、升級；

　　5、支持多種終端和操作系統，滿足客戶移動辦公要求；

　　6、支持系統級別分布式部署，媒體轉發服務器可分布式部署，負載均衡。

4、住建局工地綜合監管系統

　　4.1視頻監控子系統

　　（1）視頻實時監控

　　可實現目前所有建筑工地上的視頻實時回傳，對工地出入口、施工作業區、耗材擺放區、專業技工操作區進行實時監控，用戶可通過監控拼接大屏、電腦IE客戶端及手機客戶端等實時觀看工地現場情況。

　?。?）后臺視頻錄像、存儲、回放、另存

　　管理人員可以根據需要設置視頻存儲的時間，如5min存儲一段或者1h存儲一段，存儲時長至少一個月。如果有需要，可以從后臺調取任意時段的視頻，不會因工地斷電、前段設備受損等原因影響視頻信息正常調取。

　?。?）遠程云臺攝像機控制

　　在監控中心可以通過搖桿實現對特定攝像機的扭轉與調焦，操作便捷，靈活。

　?。?）用戶身份、權限等級限制

　　可為不同工地開放不同權限的監控內容，如企業負責人可以觀看企業管轄工地的視頻內容，項目負責人只能觀看某一項目的視頻內容。而且可以設置不同的操作權限等級，以防用戶隨意調整云臺攝像頭角度。

　　4.2勞務實名制管理子系統

　　（1）建設單位、施工方、監理方等項目參與主體名單錄入

　　將項目建設單位的基本信息、總負責人信息，施工方項目負責人信息、質檢員信息、監理方負責人信息等按模板進行錄入，建立完善的施工項目主體名單。

　?。?）勞務人員實名制信息數據庫建設

　　項目建設方的勞務人員以及在本地務工的勞務人員需在系統進行實名制登記，等級內容包括姓名、身份證、手機號、指紋、面部特征、工人工種等信息登記在冊。

　?。?）考勤綜合管理

　　通過在工地出入口安置指紋/面部識別一體考勤機，利用網絡傳輸手段將工地相關人員的考勤記錄上傳至管理平臺。還可以通過工地現場的LED顯示屏顯示工地的實際出勤人數及工種人數等。

　　如相關人員不能在工地考勤機進行打卡，可通過手機APP進行考勤記錄上傳。

　?。?）工資發放流水導入

　　用人單位每月將工資發放流水導入系統，監管單位通過獲取銀行實際發放工資流水，導入系統進行比對。工資流水信息會與工地勞務人員的考勤信息進行匹配，在產生勞務糾紛或發生工鬧時可做為處理依據。

　?。?）特殊操作工考勤管理

　　塔吊、升降機操作人員都需要專業的操作資質，尤其是塔吊屬于高空風險作業范疇，為避免業余人員進行頂包，塔吊工在塔吊開啟之后優先進行面部識別認證。如未進行認證則在管理平臺進行告警提示，并記錄告警信息。

　?。?）報表查詢工能

　　管理人員可根據需要，將每月的考勤統計、工資核對情況、考勤違規情況以及其他違規內容等進行報表導出，導出為EXCELL格式，方便管理人員管理。

　　4.3塔吊、升降機綜合管理子系統

　　（1）塔吊黑匣子數據采集、升降機運行數據采集

　　與工地上安裝的黑匣子廠家進行數據對接，通過黑匣子的數據傳輸模塊將塔吊、升降機的運行數據實時上傳至管理平臺，如上傳的數據超出運行的標準，將在平臺進行告警。

　　（2）操作工身份識別認證、操作狀態記錄

　　對操作工人進行面部識別認證，并通過攝像頭實時記錄塔吊內及升降機操作平臺的狀況。如果發生違規行為，可通過查詢、保存錄像留取現場畫面。

　　（3）塔吊盲區監控

　　通過在塔吊前臂下方及塔吊后方各安裝一路高清攝像頭，在塔吊操作工處安裝一臺顯示器，對塔吊盲區的情況進行監控，以防意外的發生。

　　可結合電子地圖確切的知道每個設備所在位置，通過點擊電子地圖上的設備圖標就可以查看設備所帶各項傳感器采集的實時監測因子，包括顆粒物、氣象參數、視頻等，不同濃度的固體顆粒物數值可以用不同顏色進行表示，方便用戶直觀查看區域內所有監測點的部署情況和環境質量狀況。

　　4.4高支模檢測子系統

　?。?）高支模建設備案

　　高支模建設之前，需要將高支模的建設信息及專家的論證信息在管理平臺進行備案。

　?。?）高支模傳感系統建設

　　通過在高支模的框架上安裝水平傾角傳感器、重錘承壓傳感器及位移傳感器等，通過無線傳輸?shù)姆绞?，將傳感器采集的?nèi)容發送至管理平臺，對高支模的運行情況進行可視化的管理。

　?。?）高支模數據異常告警

　　依據專家的論證結果對高支模的數據偏差量進行設置，如高支模水平傾角偏移量過大、承壓力過大或發生水平位移，都將對設備進行告警，并將告警信息推送至管理人員手機客戶端及手機短信處，保證第一時間進行處理。

　　數據以折線圖形式進行展示，展示的內容為各項監測因子數值的實時與歷史分鐘值、小時值，方便用戶查看各時間段內各項監測因子變化趨勢，同時可以進行監測點位之間的各項參數的對比分析，用戶可以自主設定展示的時間區間，可以以EXCEL形式進行導出，方便用戶管理。

　　4.5深基坑檢測子系統

　　對基坑的地表、地下水位沉降進行監測，對基坑支護和邊坡支護進行實時監測，支持實時監測、預警、危險報警等功能。

　?。?/span>1）深基坑建設備案

　　深基坑建設之前，需要將深基坑的建設信息及專家的論證信息在管理平臺進行備案。

　?。?/span>2）深基坑傳感系統建設

　　通過在深基坑支撐的框架上安裝支架受力傳感器及水平位移傳感器，在基坑底部安裝水位沉降傳感器，在基坑邊坡下方安裝壓力傳感器，通過無線傳輸?shù)姆绞剑瑢鞲衅鞑杉膬?nèi)容發送至管理平臺，對深基坑的情況進行可視化的管理。

　?。?/span>3）深基坑數據異常告警

　　依據專家的論證結果對高支模的數據偏差量進行設置，如數據變化異常，都將對設備進行告警，并將告警信息推送至管理人員手機客戶端及手機短信處，保證第一時間進行處理。

　　4.6車輛管理子系統

　　（1）出入工地渣土車備案

　　施工單位在拉運渣土之前，需對進出工地的渣土車信息進行備案，錄入號牌、駕駛員、管理單位等信息。

　　（2）渣土車號牌識別，進出拍照記錄

　　對進出工地的渣土車輛進出入時間，車輛牌照等信息進行識別，并上傳至管理平臺。

進出工地進行拍照，對非備案車輛單獨進行統計，并保存畫面。

　?。?）車輛沖洗抓拍、沖洗時間統計

　　進出車輛進行抓拍沖洗，并統計沖洗時間。從管理人員后臺可調取工地車輛進出明細，方便管理人員管理。

　?。?）車輛覆蓋情況抓拍統計

　　對車輛的覆蓋情況進行抓拍，并上傳至管理平臺留存。

　　4.7環境監測預警子系統

　　（1）環境數據實時上傳

　　檢測PM2.5、PM10、風向、風速、環境溫濕度、噪音等七項數據，并將采集的信息實時上傳至管理平臺，進行可視化管理。數據以折線圖形式進行展示，展示的內容為各項監測因子數值的實時與歷史分鐘值、小時值，方便用戶查看各時間段內各項監測因子變化趨勢，同時可以進行監測點位之間的各項參數的對比分析，用戶可以自主設定展示的時間區間，可以以EXCEL形式進行導出，方便用戶管理。

　?。?）手機客戶端實時察看

　　通過手機客戶端，可靈活掌握各個工地的實時環境數據。

　?。?）環境異常告警推送

　　可以對環境數據設置閾值，超出該值會在本地設備進行告警提醒，并將異常信息上傳至管理人員手機上，便于第一時間采取降塵措施。

　?。?） GIS地圖污染物濃度直觀圖

　　根據各個環境監測點的污染程度，可以在電子地圖上顯示污染物濃度情況，污染越嚴重，該區域顏色越深。

5、系統優勢

　　系統基于對城市揚塵污染監控管理的需求而設計，技術特點和優勢主要體現在以下三點：

　　1、系統整體為自主研發，可以根據客戶需求進行功能定制，另外，該系統將工地視頻信息、環境參數、塔吊運行信息、工地主要危險源檢測等進行集成管理，實現統一平臺管理，具有綜合性、實時性、智能化、拓展性強等特性；

　　2、通過數據專線、4G網絡及管理平臺互聯網專線的形式組成專用網絡環境傳輸數據，快速便捷地更新實時監測數據；

　　3、基于云計算的數據中心平臺匯集了不同區域、不同時段的監測數據，具有海量存儲空間，可進行多維度、多時空的數據統計分析，便于管理部分有序開展工作，同時也為建立工地環境污染控制標準積累數據，以推動對空氣污染的長效管理。

　　同時系統可以實現實時監視在線監測儀器是否正常工作，數據上傳是否正常，從而清楚設備的運行狀況及運行進度，當前端數據采集設備或儀器出現故障時，系統自動提供報警信息方便站點負責人及時知曉，并采取相應的解決措施，保證系統的正常、穩定運行。
